来源：永拓机电 更新时间：17-11-03
故障代码：威能、博士、菲斯曼、阿里斯顿、林内、史密斯
永拓机电暖通工程部：殷敏
1 威能燃气采暖热水炉
如果威能燃气采暖热水炉运行发生故障，那么将会有一个故障代码显示在显示屏上，将取代所有其它显示。如果同时发生多个故障，相关的故障代码将会交替显示约 2 秒。
代码：F.0
含义：供水温度传感器 (NTC) 故障
原因：NTC 故障，NTC缆线故障，NTC 上插头连接故障，NTC 在电路板上接线故障
代码：F.1
含义：回水温度传感器 (NTC) 故障
原因：NTC 故障，NTC缆线故障，NTC 上插头连接故障，NTC 在电路板上接线故障
代码：F.10
含义：供水温度传感器探头短接(< 130℃)
原因：传感器上的探头与外壳有接触，传感器发生故障
代码：F.11
含义：回水温度传感器探头短接(< 130℃)
原因：传感器上的探头与外壳有接触，传感器发生故障
代码：F.20
含义：过热保护功能启动
原因：供水传感器探头连接错误或出现故障，燃气采暖热水炉未关闭
代码：F.22
含义：缺水或干烧运行
原因：燃气采暖热水炉系统中缺水，缺水保护功能故障，水泵缆线和缺水保护功能故障，水泵阻塞或发生故障，泵输出功率过低
代码：F.23
含义：缺水，供水和回水探头间的散热温度过高
原因：泵阻塞或发生故障，泵输出过低
代码：F.24
含义：缺水，温度上升过快
原因：泵阻塞，泵输出不足，燃气采暖热水炉系统中有空气，系统压力过低，供水和回水 NTC 装反
代码：F.26
含义：燃气阀步进电机电流不正确
原因：燃气阀步进电机电源未接通，燃气阀步进电机发生故障，电路板发生故障
代码：F.27
含义：燃气阀关闭，但是离子监测信号显示有火焰
原因：燃气阀发生故障，火焰监测电极故障
代码：F.28
含义：燃气采暖热水炉无法启动： 启动失败后尝试再次点火
原因：没有燃气供应；燃气表或燃气压力监测仪器发生故障；燃气中有空气；燃气压力过低；防火部件故障；燃气阀故障，燃气设置错误，点火电极（点火变压器、点火电极缆线、点火探头）故障，离子电流没有导通，燃气采暖热水炉接地故障，电路板故障
代码：F.29
含义：在运行中火焰突然熄灭并再次点火失败
原因：燃气供应暂时停止，点火变压器故障， 燃气采暖热水炉接地故障
代码：F.33
含义：风压开关失效
原因：风压开关没闭合（烟道过长、管内产生冷凝水、风机故障等）
代码：F.49
含义：eBUS 低压检测
原因：eBUS短路， eBUS过载或 eBUS上两个电源有不同的极性
代码：F.61
含义：燃气阀控制发生故障
原因：燃气阀线路出现短路或接触燃气采暖热水炉接壳，燃气阀故障，电路板故障
代码：F.62
含义：燃气阀关闭延迟故障
原因：燃气阀泄漏、电路板故障
代码：F.63
含义：电路板故障
原因：电路板故障
代码：F.64
含义：电路板或传感器故障
原因：供回水传感器短路或电路板故障
代码：F.65
含义：电器温度太高
原因：受外部影响电路板太热，电路板故障
代码：F.67
含义：火焰监控器输入信号超过限制（0或 5V）
原因：电路板故障
代码：F.70
含义：显示屏和 /或电路板上无有效变量
原因：显示屏和电路板同时改变变量
代码：F.71
含义：供水传感器读取值不变
原因：供水传感器发生故障
代码：F.72
含义：供水和 / 或回水传感器故障
原因：供水和 / 或回水传感器故障
代码：F.73
含义：压力传感器出错
原因：水压传感器线路损坏或出现短路
代码：F.74
含义：水压传感器出错
原因：水压传感器内部错误或出现短路。
代码：F.75
含义：水压传感器和 /或泵故障
原因：泵启动运行后检测到压力没有明显波动
燃气采暖热水炉存储器中会自动存储最近的 10 个运行故障。
同时按下 “i” 按钮和 “-” 按钮；
按 “+” 按钮可以查看最近的故障代码，了解故障原因。您可以按以下操作退出故障查看界面：
同时按下 “i” 按钮和 “+” 按钮
或
约 4 分钟内不按任何按钮。
此时，供暖系统的注水压力会再次出现在显示屏上。
可根据相应的故障代码，检查一下家里的水电煤气，锅炉压力。如一切正常，可长按火苗打叉的按键3-5秒复位。
2 博世壁挂炉 欧洲之星
E0 :风机系统故障
1、 风机有杂物卡死停转
2、 风机损坏
3、 风机供电控制组件损坏 接插件脱落或接触不良 。
处理办法：
1、 清除杂物，排除卡死故障
2、 更换风机
3、 更换烧坏元件(在电源板，主控板上相关元件)
4、 插好接插件，或更换不良接插件。
E1 ：出水温度传感器出错
1、传感器接插件松脱或接触不良
2、传感器损坏(开路、短路或碰外壳) 主控制器电路板故障。
处理办法：
1、插好接插件，或更换不良接插件
2、更换温度传感器
3、更换电路板(维修相关电路)
E2 ：火焰检测出错
1、点火和火焰检测线路脱落或接触不良
2、点火不成功
3、意外熄火 点火电路和火焰检测电路故障和损坏 。
处理方法：
1、接好相关组件线路和排除接触不良元部件
2、检查燃气压力是否过大、过小或未供燃气等，并调至正常供给
3、检查燃气气压和水压是否正常，燃气管中有空气或水压过低水量小于2.5L/min,均会造成意外和保护性动作
4、更换或检修相关电路元件
E3： 进水温度传感器出错
进水温度出错1-3，同E1原因相同 1-3,同E1处置方法相同
E5：过热保护
1、热水器较长时间在高负荷状态工作，且突然发生供水供气的压力异常状态时(且时间过长)出现干烧等不良运行 机电异常，失控或损坏。
处理方法：
1、恢复正常供气压力(可通过关小进气阀门实现)，提高供水压力，如供水压力无法提高，可设定稍低热水温度使用
2、更换相应器件，重新接插相应接插件
E6：电磁阀出错
1、 脱线或接触不良或损坏 控制线路有元件损坏。
处理方法：
1、 安装好接插线，更换不良元件
2、 修理更换损坏零件
E8：风压开关出错
1、 风压开关损坏
2、 开水阀风机完成前清扫，但不点火
3、 取下排气管一切正常，装上排气管后点不着火 。
处理方法：
1、 检查风压开关接线是否有错，应接风压开关的“NC”和“C”极;在风机不转时用万用表的电阻档量风压开关的“NC”和“C”极，电阻应为无穷大，否则可断定风压开关已坏，应更换。
2、 ①取压口的联接是否正确 ②联接取压嘴与风压开关取压口的胶管是否脱落 ③检查烟道是否有异物堵塞，去除异物 ④连接控制器与风压开关的接插件是否脱落，线路是否通 。
3、减少排气管阻力，如减少弯头数量、缩短排气管长度等。
以上是博世壁挂炉部分故障代码，如有不全的地方，欢迎大家留言指出，我们会及时更新处理！
3 菲斯曼壁挂炉
再好的产品也有可能会出现故障，如果您家里的菲斯曼壁挂炉出现故障了，显示了一些字母代码，您知道这些字母代码是什么意思吗？又该采取什么措施去解决呢？在此，为大家总结了一些菲斯曼壁挂炉的故障代码，希望能对大家有所帮助。
A0：燃气接口压力过低
措施：检查燃气压力和燃气压力限定器。
E1：点火失败或中途熄火
措施：检查反馈电极是否处于火焰的高温区，调节反馈电极高度，检查反馈电极连接线路及接插头，从窗口观察组合电极是否有放电现象，检查组合电极放电距离，检测连接处及脉冲发生器。
E2:风压异常或风机故障
措施：检查与风压开关相连的取样管是否接插可靠、有无漏气、有无插接错误等； 当风机出现故障，转速过低或停转，程序中断，可检查风机同主控制板之间连接线是否插接可靠、风机是否损坏、风机是否被卡死等。
E3：防干烧装置动作
措施：检查连接线是否接插可靠、温控器是否故障，若温控器因干烧而动作，可自行复位。 当热熔断器组件断开时，程序中断，此时可检查连接线是否接插可靠、热熔断器组件有无因干烧而损坏。
E4：感温探头故障（进水、出水温度探头断路或短路）
措施：检查连接线是否接插可靠、感温探头有无损坏。
E5：超温故障（出水温度连续10秒超过93℃时，程序中断）
措施：检查出水感温探头是否损坏、燃烧是否异常、水流量传感器是否异常等。
E6：伪火故障（开关水阀门的时间间隔小于2秒，则火焰检测有可能判定有剩余火焰）
措施：只需将开关水时间间隔加长即可消除。
F02：过热温度保护触发
措施：检查缺水、循环泵、排气、温度限定器（复位）同时按下mode+ok知道图标闪为止
F03：残火
措施：检查电离电极和连线（复位）
F04：点火失败
措施：检查点火装置，电极、连线、燃气燃气两用调节器（复位）
F05：风压开关错误
措施：检查废气、进气系统，风压开关、连线（复位）
F30：锅炉NTC短路
F38：锅炉NTC断路
F51：出水/水箱NTC短路
F59：出水/水箱NTC断路
此外，还有可能出现整机无法启动、操作板失灵、显示跳变无规律等，此时可考虑主控制板是否损坏。
若检测到上述故障现象是由于相关电气件损坏所致，可进行更换；若故障现象不是由于上述电气件所致，则考虑更换主控制板。
E1 风机/风压故障-----重新启动，检查烟道是否堵塞无效报修。
E2 点火失败-----必须手动复位，检查燃气开关是否打开；燃气供应是否正常或管内是否有空气。
E3 采暖NTC故障或过热故障-----复位或断电重启无效报修
E4 洗浴NTC故障或过热故障-----复位或断电重启无效报修。
E5 EEROM 故障-----必须手动复位无效报修。
E6 采暖管道缺压故障-----复位或断电重启。检查压力表水压是否过低，重新注水。
E7 假火焰-----复位或断电重启。
E8 外界因素中途熄火-----检查是否停气，烟道是否迎风，室外风力是否偏大否则报修。
E9 机械温控过热保护-----询问用户暖气管道是否关闭，复位无效报修。
5 阿里斯顿
07：热水使用超时480分钟
10：燃烧，风道，风机阻塞
14：超温保护
16:热交换器出水温
18：接地不良
31：冷水进水温度异常
32：生活热水出水温度异常
33：热交换器温度异常
34：空气进气温度异常
35：供暖出水温度异常
36：供暖回水温度异常
43：供暖循环异常
49：冻结
6 林内
E1，表示不能点火或者是中途自动熄火
原因：a、感应电流比较弱的时候，火焰检测为燃烧器没有火；b、组合电极可能出现放电现象
E2，表示风压机运行异常，或者是风机出现故障
原因：a、壁挂炉的烟道被堵塞，风压机动作停止，b、风机停止转动，或者转速太低
E3，表示防干烧装置损坏
原因：a、温控器停止工作，b、热熔断器的组件停止动作
E4，表示壁挂炉感温器的探头出现故障
原因： a、入水口和出水口的温度探头停止工作
E5，表示壁挂炉出现超温的情况
原因：a、出水口的水温持续10秒以上的时间保持在93℃的时候
E6，表示伪火故障
原因：由于开启水阀门和关闭水阀门之间的时间差在2秒以内，火焰检测时就会被判定为剩余火焰
4 A.O.史密斯燃气热水器
A.O.史密斯燃气热水器故障代码的含义（E1-E2-E3-E4-E5-E6）所有热水器适用。
E1：点火失败或中途熄火
a、由于火焰检测（反馈电极）感应电流较弱时，判定为燃烧器无火，造成程序中断。此时可检查反馈电极是否处于火焰的高温区，调节反馈电极高度，检查反馈电极连接线路及接插头；
b、从窗口观察组合电极是否有放电现象。此时可检查组合电极放电距离，检测连接处及脉冲发生器。
E2：风压异常或风机故障
a、当烟道被堵塞或烟道阻力太大时，风压开关动作，程序中断。此时可检查与风压开关相连的取样管是否接插可靠、有无漏气、有无插接错误等；
b、当风机出现故障，转速过低或停转，程序中断。此时可检查风机同主控制板之间连接线是否插接可靠、风机是否损坏、风机是否被卡死等。
E3：防干烧装置动作
a、当温控器动作断开时，程序中断。此时可检查连接线是否接插可靠、温控器是否故障，若温控器因干烧而动作，可自行复位。
b、当热熔断器组件断开时，程序中断。此时可检查连接线是否接插可靠、热熔断器组件有无因干烧而损坏。 E4：感温探头故障进水、出水温度探头断路或短路。此时可检查连接线是否接插可靠、感温探头有无损坏。
E5：超温故障
出水温度连续10秒超过93℃时，程序中断。此时可检查出水感温探头是否损坏、燃烧是否异常、水流量传感器是否异常等。
E6：伪火故障
若操作时开关水阀门的时间间隔小于2秒，则火焰检测有可能判定有剩余火焰，此时只需将开关水时间间隔加长即可消除。
除此以外，还有可能出现整机无法启动、操作板失灵、显示跳变无规律等，此时可考虑主控制板是否损坏；若检测到上述故障现象是由于相关电气件损坏所致，可进行更换；若故障现象不是由于上述电气件所致，则考虑更换主控制板。
说到靠谱的壁挂炉品牌，很多消费者都看好“德国制造”，特别是德国壁挂炉三大品牌：威能、菲斯曼和博世。这三大品牌一直受到市场追捧，在中国拥有的市场份额也不相上下，但是，很多消费者在选择这三种壁挂炉的时候反而游移不定，到底哪款壁挂炉更适合自己的家庭?相信看完以后你会更清楚。
一、品牌渊源：
三大品牌都是德国百年家族企业，威能的创立时间最早。
1.德国威能
创立于1874年，有140多年历史，总部位于德国北莱茵-威斯法伦州Remscheid市。作为专业领域的领导者，早在1894年发明了世界上第一台闭合系统的燃气热水器，1905年发明了壁挂式热水器，“壁挂式”是一项伟大的发明，到今天我们仍受益于该项发明。1924年，威能还推出了中央采暖锅炉，该产品能够实现家中所有的房间都能供暖。
2.德国菲斯曼
创立于1917年，始创于德国。壁挂炉十大品牌之一，菲斯曼集团是世界领先的供热、制冷和空调系统制造商之一。
3.博世集团
创立于1886年，总部设在德国南部斯图加特市。在1933年莱比锡春季博览会上，博世第一台带压缩机的冰箱的成功亮相，令冰箱业同行大为惊讶，从此博世迈开了进军家电市场的第一步。博世热力创立于1895年, 是欧洲高效供热产品及热水解决方案供应商之一。
二、在华历史
威能和菲斯曼正式进入中国市场都为90年代中后期，不同的是威能最早在50年代开始在中国进行了经营活动。博世旗下品牌产品众多，壁挂炉只是其中之一，博世壁挂炉于99年才进入中国。
1.德国威能在中国最早的经营活动可以追溯到1955年，60万台燃气热水器相继在香港安装，迈出了威能集团在中国供热领域的第一步。改革开放初期，威能热水器先后落户北京、天津、上海的家庭，因其特有的兔子标志，被冠以“大白兔”的美誉。1995年，德国威能正式进入中国市场，成立了威能(北京)供暖设备有限公司，承担起在中国的营销、服务、采购、生产和研发等业务。
2.菲斯曼集团于 1997 年进入中国市场。2001 年作为德国菲斯曼集团在华子公司的北京菲斯曼供热技术有限公司在北京正式成立。2009年菲斯曼在河北大厂建立生产工厂。
三、江湖地位：
1.威能集团专注于为家居生活的舒适性提供智能化解决方案。德国威能一直致力于家居采暖产品的探索与尝试。1995年，威能就推出了采用冷凝技术的产品。140多年来，威能集团在供热、生活热水、空调及通风领域始终保持市场先导地位，全球60多个国家拥有超过3千万顾客。其中，壁挂炉产品占据欧洲27%的市场和全球23%的份额，在全球18个国家销量排名第一。
2.菲斯曼集团是世界领先的供热、制冷和空调系统制造商之一。无论是独栋住宅或是多户住宅，无论是商用还是工业或近程供热网-为满足各种要求，菲斯曼为所有能源载体提供功率从1.5千瓦至116兆瓦产品和相应的系统解决方案。菲斯曼在全球11个国家设有22个生产基地，在74个国家设有销售公司和120个销售分支机构。
3. 博世业务众多。博世在中国生产和销售汽车零配件和售后市场产品、工业传动和控制技术、包装技术、电动工具、安防和通讯系统、热力技术以及家用电器。博世热力技术只是博世在中国众多品牌的一个分支。旗下产品有欧洲风尚、欧洲精英、欧洲之星、欧洲贵族。均采用博世最先进的热电子技术，数字化微处理控制系统，其中分为单采暖壁挂炉和采暖生活用水两用壁挂炉满足各种需求。
四、产品对比
进行产品对比前，先普及一下壁挂炉机型。壁挂炉主要分套管式和板换式两种。
套管机没有电三通阀阀，没有单独的生活热水换热器，因而结构及控制简单，价格相对较便宜。板换机由于增加了生活热水板换及电动三通阀，内部组件相对较多，价格也较贵,是全球主流机型。
套管机容易结垢，在生活热水使用的启停过程中会有过热等现象，换热器形式决定了套管机不可能做得太大，板换机从结构、设计、功能、使用上都可有效降低结垢的风险。有效避免了套管机在启停使用过程中的过热等现象，卫生热水的舒适性更高。如目前市场上高端板换机的代表者德国威能壁挂炉，最大功率可达36kW。
目前，威能壁挂炉和菲斯曼壁挂炉都是板换式，博世壁挂炉则两种都有。我们在这里比较威能和菲斯曼以及博世的板换机型的差异。在产品对比中为公正起见，我们分别选择德国威能的turboTEC pro 24kW，菲斯曼集团的WH1D 24kW以及博世的新欧洲之星 24kW 三种型号进行详细对比。
1.外壳
德国威能是3块面板构成，菲斯曼与博世是U型外壳构成。
3块面板具备方便设备维修，维护的优点。
2.压力检测
德国威能是电子式压力传感器+压力表，菲斯曼与博世是压力表及压力开关。
电子式压力传感器实现低水压报警功能;而仅配置开关的锅炉无此功能。
3.水泵转速
德国威能是2档自动，菲斯曼与博世分别是2档手动及3档手动。
德国威能可以根据实际采暖系统自动调节水泵转速，更为节能。
4.自动旁通
德国威能可调节，菲斯曼及博世不可调节。
可调节旁通按实际系统阻力任意调节水泵机外扬程，一定情况时无需外置采暖循环泵增加初投资。
5.水泵升压检测功能
德国威能有，菲斯曼与博世没有。
这项功能在水泵损坏，或有气时避免点火启动，保证壁挂炉更加安全。
6.膨胀水箱
德国威能及菲斯曼品牌膨胀水箱均为6L，博世为8L。膨胀水箱容积越大，可以满足的采暖系统越大。
7.采暖温感
德国威能是供回水双温感，菲斯曼与博世是供水单温感。
供回水双温感，可以精确控温、节约燃气消耗并具备多重安全保护功能
8.二次采暖循环泵扩展功能
德国威能与博世有，菲斯曼没有。
可以应对采暖面积较大，内置水泵无法满足的情况
9.生活热水启动流量
德国威能是1.5 l/min，菲斯曼是3 l/min，博世是2.5 l/min
较低的热水启动流量，较适合高层水压低、水流量小的情况
10.生活热水温感
德国威能与博世有，菲斯曼没有。生活热水温感可以精确控制生活热水出水温度
11.液化气转换包检测
德国威能有，菲斯曼及博世没有，威能是唯一一家做液化气机型检测的厂家。
12.安装挂板
德国威能可调节，菲斯曼与博世不可调节。
可调节安装挂板允许一定的安装挂板安装误差，无需重新打孔。
13.接管方向
德国威能背出，菲斯曼与博世下出。背出管路设计适合暗装。
总体来说，这三大品牌同为德国品牌，也都位列壁挂炉领域的十大品牌，但在具体机型细节上又各有侧重。威能与菲斯曼的常规锅炉为德国制造，而博世为土耳其制造，德国威能的侧重于家庭壁挂炉生产，菲斯曼则比较侧重于商用锅炉，博世则各种产品较多。
五、想买原装进口找哪家?
1、威能壁挂炉
在国内销售的威能进口产品均在德国的Remscheid 工厂的两条流水线生产出来的。所以无论是壁挂炉还是冷凝壁挂炉，都可以找威能授权代理商进行购买，目前，威能还专门在太仓建立了全新的物流仓库，想用上进口的德国威能壁挂炉，不用等太久了。
威能土耳其也有工厂，但是主要生产威能集团旗下的德美拉得壁挂炉和小部分博途产品，而且作为欧洲的大型暖气片生产厂还为国内提供很多的德美拉得牌子的散热片。国内销售的博途进口产品部分还来自捷克的工厂，但是这两个生产厂不提供威能品牌的产品。
为了满足更多国内市场需求，威能在国内设置无锡工厂，全部按照威能集团的全球技术标准进行生产，生产的产品以热水器为主，产品还包括一款常规炉及一款新上市的冷凝炉。
2、菲斯曼壁挂炉和博世壁挂炉
两家产品都分进口和本地产，想要进口的产品也可以和品牌商家取得联系进行购买。
六、威能壁挂炉的价格为什么最贵?
三种品牌价格相比之下，威能壁挂炉价格是最高的，但是威能壁挂炉为什么贵呢?
通过上面的对比，可以看到，威能的品质是同类德国品牌中最好的，用品质说话，全世界的销量摆在那。
熟悉德国威能的消费者都知道，在提供最高水平壁挂炉产品的同时，在国内只有德国威能采用了厂家直接售后服务，也就是说，购买了德国威能的消费者不必担心面对第三方机构的不正规服务。不仅如此，只要购买了德国威能壁挂炉，就能体验德国威能提供的涵盖设计、施工、调试、保养在内的一站式采暖服务。消费者购买时务必请通过正规渠道，谨防上当。
通过上面的对比，我们发现菲斯曼壁挂炉、威能壁挂炉和博世壁挂炉各有优势，博世及菲斯曼产品选择多，威能是高端住宅标配，威能壁挂炉在性能上略显优势，但菲斯曼壁挂炉和博世壁挂炉在中国市场也不逊色，综合比较，什么牌子的壁挂炉好，我们还得见仁见智，根据每个家庭的实际情况进行选择，毕竟都是全球认可的品牌。
菲斯曼壁挂炉作为超高性价比，24小时“无人值守”，产品！设计师们对其运行安全性和舒适特性提出了独特的要求，随着技术的更新，旨在提高用户“使用体验 ”的新特性还在继续扩展和更新.比如在菲斯曼壁挂炉使用过程中，我们要需要了解一些简单的故障自我诊断方法。
菲斯曼壁挂炉+地暖
简单故障的自我诊断
菲斯曼壁挂炉点不着火或无反应
1、检察燃气是否畅通？燃气表电池是否电量耗尽？锅炉前的燃气阀门是否开启？
2、锅炉的电源指示灯是否亮？
3、采暖系统水压是否足够？可通过查看水压表或者液晶显示屏上的水压显示，该压力应不低于0.5Bar。否则请补水。
安装样品
4、打开锅炉的采暖旋钮（开启房间温控器），或者打开热水龙头。
5、以上都没问题时，请按锅炉操作面板上的复位按钮，让锅炉重新启动。
菲斯曼壁挂炉的补水
使用前请检查菲斯曼壁挂炉水压表指针是否在正常值1—1.5Bar,若低于正常值，请及时充水，若高于正常值，请放水至1—1.5Bar。
补水: 打开菲斯曼壁挂炉下方的冷水进水阀门,并把菲斯曼壁挂炉的补水黑钮逆时针旋开,到水压表指针至1—1.5Bar时，立即顺时针旋转关闭其补水旋钮.(若未能及时关闭补水旋钮,菲斯曼壁挂炉水压超过3Bar为保护暖气系统管路会自动泄压漏水)。
仔细好哦
放水:关闭冷水管路阀门,打开补水旋钮,打开热水龙头,放水至1—1.5Bar时关闭补水旋钮,然后关闭热水龙头,打开冷水进水阀门即可。

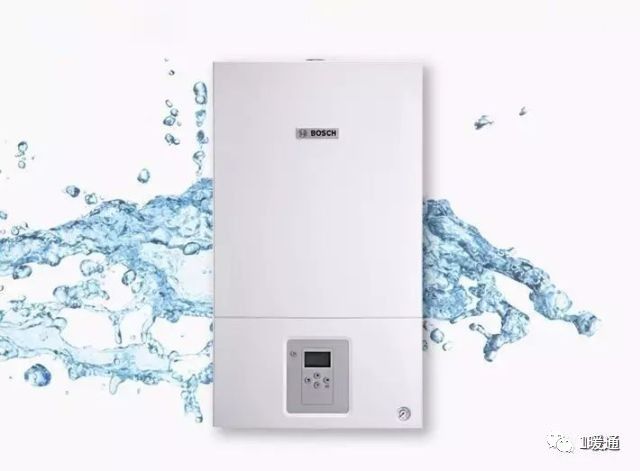

博世新之星（新版）壁挂炉如何调试？

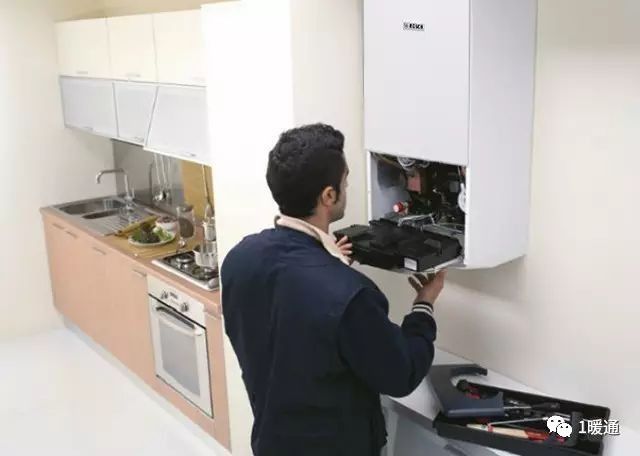

壁挂炉安装完成之后，最重要的一步就是调试。
下面我们以博世（新版）新之星为例，来为大家讲讲壁挂炉的调试方法。
调试步骤
三通：通气，通电，通水。

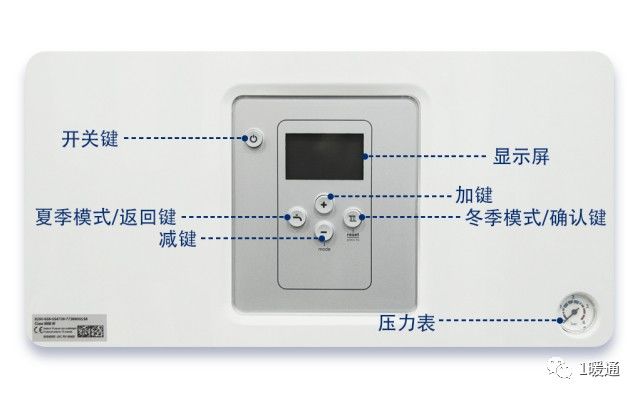

加减键同时按直到显示“L1”
按加键调到"L2"
按“确认键”出现“2.1A”，在按加键调到“2bd”
按“确认键”出现“0”，在按加键调到“2”
长按“确认键”出现"[ ]",松开就好了，
按“返回键”至主界面。
设置烟筒
1：“+-”键同时按
2：出现L1，按“+”加到L3，按“确认键”
3：301A,在按“确认键”，“0”按“+”加到30，最后“确认键”长按，把这个参数输进去就可以了
4：最后调L2，调2bd，设置烟囱就OK了。
冬/夏季模式/水温设置
夏季水温设定：
先按“夏季模式键”，再按“+”，将温度加到45℃（或45℃以下），显示屏闪烁3秒后，自动确认，即夏季模式水温设置成功。
冬季水温设定：
先按“冬季模式键”，再按“+”，将温度加到55℃（或55℃以上），显示屏闪烁3秒后，自动确认，即冬季模式水温设置成功。
冬夏季模式切换
冬季调冬季模式
先按“冬季模式键”，再按“+”，将温度加到55℃（或55℃以上），显示屏闪烁3秒后，自动确认，即冬季模式设置成功。
夏季调夏季模式
先按“冬季模式键”，再按“-”，将温度加到--（即下图图（2）所示），显示屏闪烁3秒后，自动确认，即夏季模式设置成功。
切换成功后，显示屏上会显示如下图图（1）所示图标。
提示：
壁挂炉在调试的过程中，要确保压力表的数值为1.5bar。
一、安装前的准备工作
选择安装位置时，应考虑如下几个因素：
燃气管路与壁挂炉的连接应符合燃气管道的相关规范；
水力管路与壁挂炉的连接应符合水力管道的相关规范；
电气部分与壁挂炉的连接应符合电气的相关规范；
烟道管的安装连接应符合壁挂炉相应的要求；
壁挂炉的安装环境应符合相应的环境要求；
二、开箱检查
首先检查外包装型号是否相符；
打开包装，检查壁挂炉型号是否相符。
壁挂炉包装箱内应具备如下材料：
1.安装和服务指南；
2.操作指南；
3.安装挂图、安装挂件；
4.产品质保单。
标配烟道及燃气变径（另外包装）。
三、位置选择
建筑物的下列房间和部位可安装壁挂炉：
1.厨房；
2.设备间；
3.封闭阳台；
4.外廊/未封闭的阳台（均应设有防风、雨、雪、防冻设施）。
建筑物的下列房间和部位不得安装壁挂炉：
1.卧室、起居室和浴室等生活房间；
2.楼梯和安全出口附近（5m以外可不受限制）；
3.易燃、易爆物品的堆放处；
4.使用液化石油气的壁挂炉不得安装在地下室或半地下室。
四、炉体安装
壁挂炉安装应符合下列规定：
应安装在经受得住高温的承重墙体上；
安装应牢固，保持竖直不得倾斜；
应便于采暖供回水管道和生活冷热水管道的连接；
安装场所地面最低点应设置地漏；
泄压水管和冷凝炉的冷凝水管应用PVC管连接至地漏处（注意须留有间隙）；
外置水箱距离不超过3m（请注意各品牌不同）。
五、烟管的安装要点
须安装在稳固的墙体上，出墙端口不少于15cm，做好固定，并考虑维修拆装工作的方便性；
严禁将烟管插入公共烟道；
烟管总长不能超过最大限定尺寸（普通炉不大于4m，冷凝炉不大于8m）；
普通壁挂炉水平烟管须向下倾斜3度，冷凝炉水平烟管须向上倾斜3度；
烟管连接时应保证有良好的气密性，排气管与吸气管不能相互串气；
排烟出口应考虑其他相邻烟道的距离；
烟气挡流圈应根据烟管的类型和最大长度，按说明书的规定设置；
烟道垂直部分超过25cm时，为避免烟道中的冷凝水倒流入壁挂炉，应在烟道接口处安装收集器用于收集并排出冷凝水。
六、壁挂炉燃气管道的连接
燃气管道与壁挂炉的连接必须采用专用燃气管道，并在炉前设置燃气专用阀门；
炉体燃气接口A为6分活接；
燃气管道应满足壁挂炉最大输入功率（负荷）的需要；
如管线较长，应根据压降适当调整放大管径。
七、壁挂炉水路管道的连接
管道通径应不小于炉体的接管直径；
管线较长时，通常须放大一档管径；
流量和阻力损失应符合设计要求；
供暖系统的最高处和散热器上部应设置自动排气阀；
供暖系统最低处应设置排水排污阀；
供暖系统回水管上应安装过滤器；
采暖水进出口、冷水进口应设阀门；
供水压力应不超过3Bar，否则须增设减压阀；
有冻坏隐患时，须做好设备和管路管件的防冻保护措施；
采暖水系统的注水压力不应小于1Bar。
八、电气部分的连接
壁挂炉应使用220V±（10%）/50Hz单相交流电源；
壁挂炉的所有连接管道均不得用作任何电器设备的接地；
壁挂炉应有可靠的电气接地；
电源线路的保险丝不大于16A；
电源线的截面积应不小于3×1.0㎜²；
必须使用标准三孔插头连接电源。
九、温控器的连接
可配置周编程室内温控；
可配置时间控制器；
须安装在室内温度稳定的区域；
不应安装在门窗附近及受到冷风、太阳光的区域；
室内温控器的控制回路应与电源系统隔离。温控器关闭状态下和工作状态下均不得影响壁挂炉防冻功能的启动。
十、水箱温度传感器的连接
建议使用各品牌配置的水箱温度传感器，否则壁挂炉不能正常运行，且不享受质保（此条款须询问清楚）；
如果需要加长线体，加长规格必须与原配线体的规格及参数一致；
壁挂炉与水箱之间的安装距离不能超过3m，水箱温度传感器线体总长不能超过
10m
壁挂式燃气采暖热水炉因热效率高、噪音小、体积小、运行费用低及采暖时间可控等优势，被广大用户认可，市场的保有量越来越高。但同时随之暴露出来一些缺陷，比如：燃气炉和管道的噪音问题、局部房间不热的问题、生活热水量不够使用的问题等等。这些往往与产品本身质量无关，更多的是反映出燃气采暖炉在设计、安装过程中出现的问题。
燃气采暖炉是水、电、燃气一体的高度集成设备，在设计、安装和调试的过程中都需要专业人员进行操作，因此这里重点讲述燃气炉安装和调试的要求及注意事项。
引用标准、规范、规程及指南：
GB 25034-2010《燃气采暖热水炉》、GB 50736-2012《民用建筑供暖通风与空气调节设计规范》、GB 50028-2006《城镇燃气设计规范》、GB 50015-2003《建筑给水排水设计规范》、GB 50254-259《电气装置安装工程施工及验收规范》、GB 4706.1-2005《家用和类似用途电器的安全》第一部分：通用要求、JGJ 26-95《民用建筑节能设计标准》、CECS 215-2006《燃气采暖热水炉应用技术规程》、《采暖在中国建筑热能高效利用指南》。CECS 215-2006实施到现在已差不多十年了，我是编委之一，修订工作目前还没有启动。
作为安装的第一讲，今天准备讲解一些外围的、位置选择、烟道安装、燃气表选择，以及是否需要强制安装燃气报警器、电线插头等简单的内容。
壁挂炉位置的选择：
采暖热水炉位置的确定需要考虑水、电、气、烟管等的安装实际情况，以及用户安全、操作使用、维修方便等因素。采暖炉的安装位置首选应为厨房、生活阳台（有防风、雨、雪的设施）、单独专用房间的墙壁上，安装点应保温良好。安装位置的确定应考虑到烟管废气排出和空气的进入两个因素，并结合采暖水管出回水口、自来水洗浴进出水口、燃气入口连接的方便可行等因素。
简而言之，第一烟道要可以出去，不能过长。以前一般烟道可以达到6m，现在国产壁挂炉烟道依然可以达到6m，但是绝大多数进口产品为了达到三星认证，风机变小了，一般烟道最长不超过3m或者3.5m（含标准90°弯头），一个45°弯头减去半米当量，90°弯头减去0.8m当量。烟道要可以出到墙外，超过3m的，或者改用同轴烟道80/125烟道（一般可以达到6～8m），或者改用双轴烟道（直径80），最长可以达到20m。
第二个原则是我一直强调的，就是壁挂炉与燃气表要尽可能近。冬季时燃气压力会比较低，用户用量大，管网压力低，经常出现热水不热的现象。壁挂炉和燃气表的距离近一点，燃气管的压力损失就会小一点。低压燃气压力只有2000Pa左右，压力太低，一点阻力就会产生很大影响。同时希望压力低的地方尽可能把燃气管改成六分管，不要用四分的，更不要用燃气公司用在燃气灶上的橡胶管。
第三个原则是分水器要尽量离壁挂炉近一些。壁挂炉到分水器之间，大家通常都是采用六分管，但是这段管子阻力大（流速快），壁挂炉内部水泵能力是有限的，因此需要尽量近一些。南方地区很多地方为了美观、方便，把分水器放在房间的中间位置，我认为这种做法完全不对。
第四个原则是要预留维修空间。我见过很多安装完毕的壁挂炉，都是紧贴墙壁或者干脆整体紧密做在壁柜当中，这是不可取的，壁挂炉一般要求两侧50～300mm，上部300mm的维修空间。很多壁挂炉都可以在正前方拆卸所有部件，但是侧面处理还是方便很多，一定要考虑维修空间；另外顶部的空间也很重要。
除以上之外，壁挂炉安装还有许多其他要求。例如不能安装在卧室、客厅等地方；普通型号不能进行室外安装；距离可燃物至少500mm；楼梯或者安全出口5m以内不能安装；地下室、半地下室不宜安装，如果进行安装则需要设置报警装置；地面应有排水地漏。
第五个原则是一定要安装在承重墙上。壁挂炉要与墙面贴实，保持竖直，不要倾斜。这一点看似简单，但有的用户找承重墙却很困难。安装在非承重墙则需要做架子，或者采用飞机涨塞固定挂板。
烟道连接：
烟道连接至关重要，中国是唯一一个强制要求使用强排壁挂炉和燃气热水器的国家，因此安全性大为提高。壁挂炉全部都是平衡式烟道，废气排到室外，燃烧室负压把空气抽进来（负压燃烧的，基本欧款），或者风机从室外抽进新鲜空气，燃烧之后再排出（正压燃烧，韩款和所有冷凝产品），安全性可以得到进一步保障。但是烟道安装也需要注意以下内容：
第一：采用厂家专用烟道，同时烟道长度不能超过厂家要求。如果超过了，设备肯定会经常报警（风压开关故障）；更不能私自把外管拆掉，只采用排废气的内管。施工人员要有一种宁愿不做也不能出危险的思想，在和用户沟通位置的时候，不能跟用户和稀泥，一定要坚持烟道安装的原则。
第二：严禁壁挂炉烟道插入非壁挂炉专用公共烟道中。我听说有把烟道插到抽油烟机烟道中去的，这不可取，烟道墙孔严禁堵死，要能晃动，采用橡皮圈内外扣住就可以。烟道在维护或者更换过程中都是可以拆卸的。
第三：烟道内外管的连接一定要紧密插入，不能虚搭接，插入搭接部分不能少于30mm。
第四：普通壁挂炉向下倾斜2°～3°，冷凝壁挂炉（烟气回收型+全预混型）向上倾斜2°～3°，防雨帽朝上端。
第五：烟道出口尽量避免安装在有旋风的地方，烟道前端风帽不可拆卸。
烟道连接非常重要，希望相关单位加大培训力度。
燃气表：
燃气管道与炉体必须使用带螺纹接头的金属管道，或者燃气专用铝塑复合管进行连接，在设备前应设置阀门。《城镇燃气设计规范》GB 50028-2006规定：低压燃气管道上可采用符合国家现行标准《HG 2486家用煤气软管》和符合有关标准规定的燃气用不锈钢波纹软管，若使用软管与器具连接，则其长度不允许超过2m。
天然气气质成分中杂质较多时，宜在燃气入口安装过滤器或滤网；燃气采暖热水炉为连续运转并无人看管的自动化燃具，因考虑到安全性，不允许采用胶管与燃气管道连接；燃气主管管径应不小于壁挂炉燃气接口直径，即需要六分管连接。
一 般24kW的壁挂炉采用2.5m3燃气表就好（有很多地方住宅标配是1.5m3的，带18kW和24kW差不多），但是28kW壁挂炉则需要2.5m3。32～36kW如果条件允许可以换成3m3的，不能换的也可以用2.5m3的，但是一定要注意壁挂炉与燃气表尽可能靠近。50kW的需要5m3燃气表，4.5m3的够用，100kW的需要十方表，8m3的也行。因为燃气表的安装决定权在燃气公司，而燃气公司很强势，民用建筑3m3以上的表都不好批。尽量通过不同渠道按照要求匹配燃气表24～28kW，2.5m3；32～36kW，3m3。
一般1.5m3和2.5m3燃气表都是四分接口的，需要转换成六分燃气管连接到壁挂炉上。
燃气报警器：
各个地方燃气公司的要求不一样，现在很多城市燃气报警器（与天然气管道上的电磁阀联动）是标配，CECS 215上写的是“应”。
永拓机电暖通本次资料借鉴.整理与网络。
Copyright © 2006-2099 www.scyongtuo.cn 蜀ICP备16015243号-1 四川永拓机电工程有限公司
电话：18808059960 技术支持：易锐互动
